Het centrum gebied
De locatie
De Locatie van de opdracht moest zijn in het centrum ban Vught, Ik heb er voor gekozen een stuk van Vught te pakken tegen de snelweg aan. Dit is de eerste keer dat ik heb gewerkt in ArcGIS pro, Hierbij heb ik de kaart in een lay-out geëxporteerd en deze verder opgemaakt in Illustrator. Deze kaart is voornamelijk om aan te geven waar de locatie is en wat het plangebied is.
Onderzoek

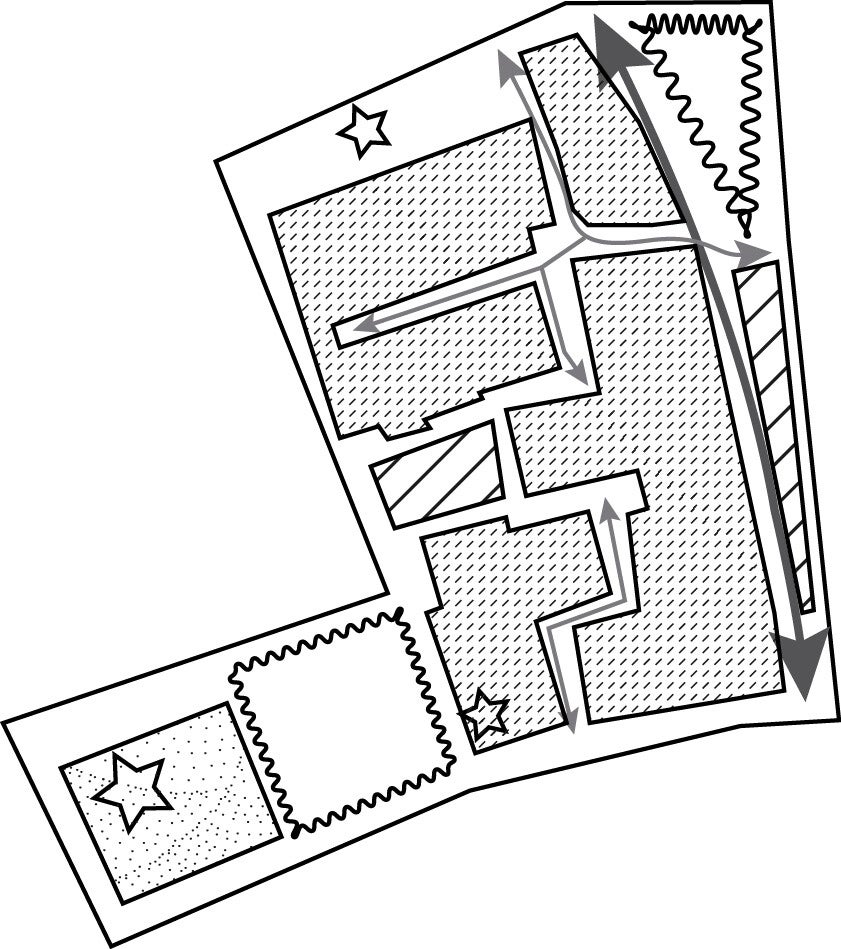

We hebben onderzoek gedaan naar het plangebied waarbij we meerdere inventarisatie kaarten hebben gemaakt welke zijn geëxporteerd uit ArcGIS. Over deze kaarten heb ik heen getekend in Illustrator om onder andere een lynch kaart te maken. Op deze kaart is schematische te zien wat we nu te vinden is in het plangebied en welke verbindingen er zijn.
Schaduw studie

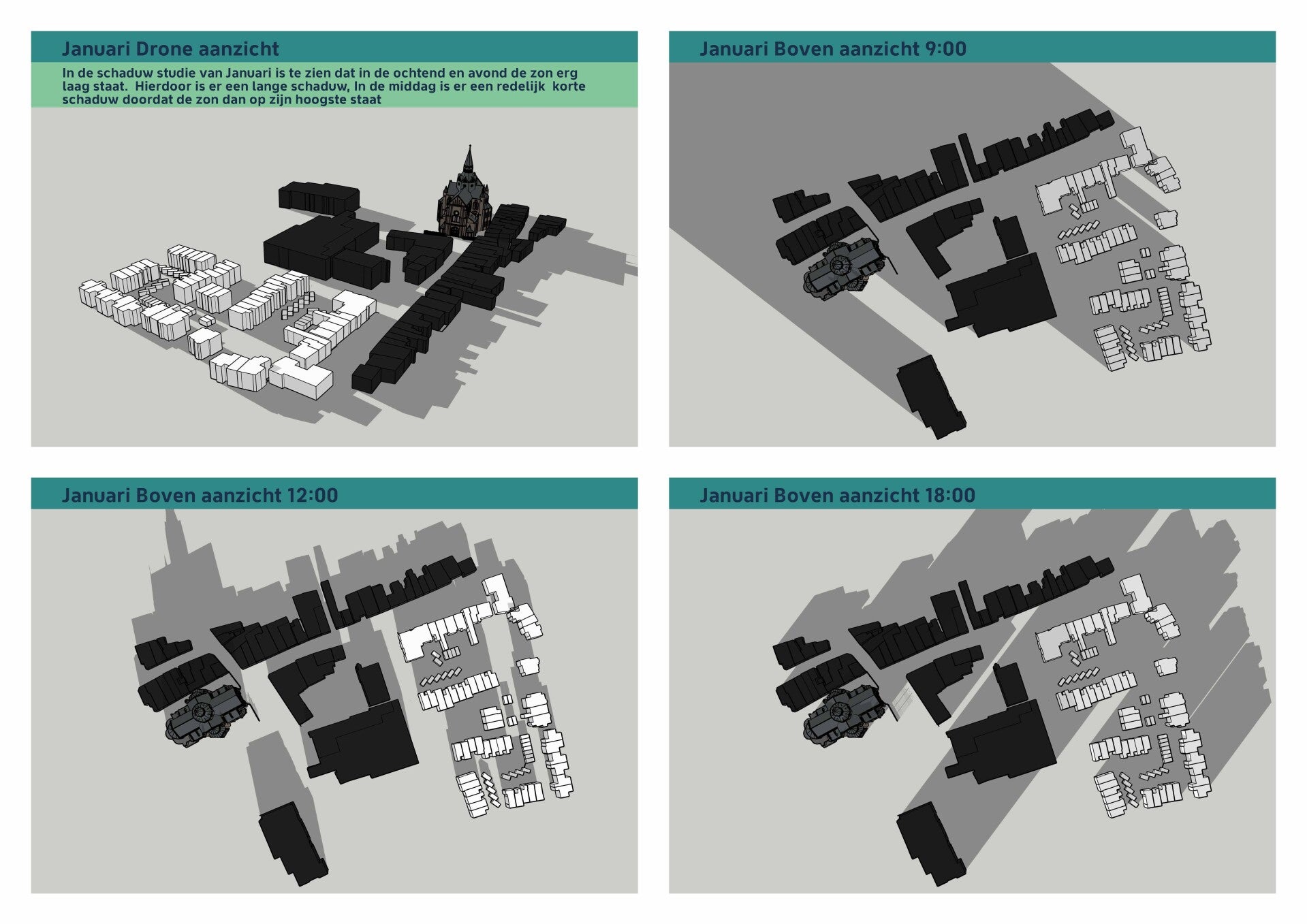

Ook heb ik een schaduw studie gedaan om te kijken hoe de schaduw op verschillende momenten op de dag de bebouwing en openbare ruimte beïnvloed. Dit heb ik gedaan in SketchUp en heb ik door middel van meerdere momenten op de dag en meerdere momenten door het jaar heen duidelijk laten zien. Ik heb het plangebied aangegeven door kleur gebruik in de bebouwing. In mijn definitieve ontwerp heb ik dan ook rekening gehouden met de schaduw van de gebouwen op andere gebouwen en de openbare ruimte.
Hoogte kaarten

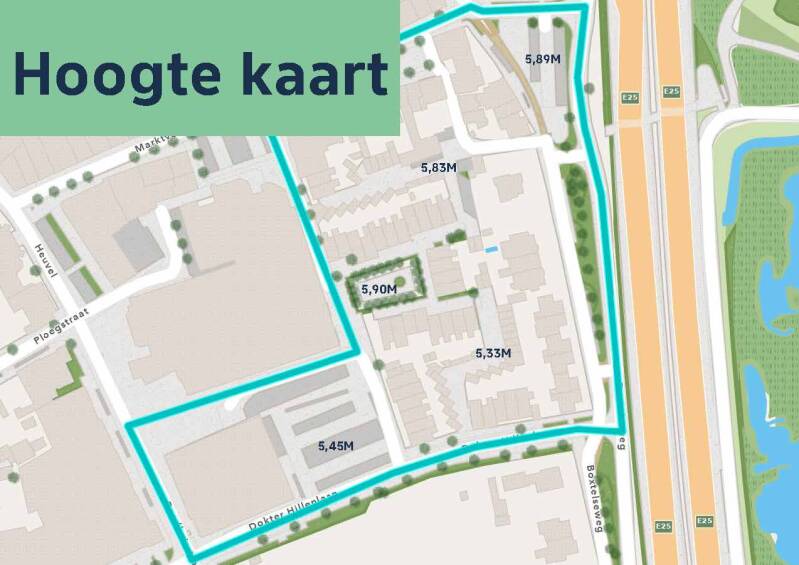

Om te kijken of er hoogte verschil is in het plangebied heb ik een AHN-viewer gebruikt om de hoogte op te zoeken welke ik later heb geplaatst over een ArcGIS kaart. Bij nader inzicht had ik hiervoor beter een AHN kaart in ArcGIS kunnen gebruiken, maar op het moment van maken had ik deze skill nog niet. Op deze kaart is te zien dat de noordkant van het plangebied hogerlicht dan de zuidkant en dat het pleintje tussen de woningen zeker erg hoog licht.
Doorsnedes

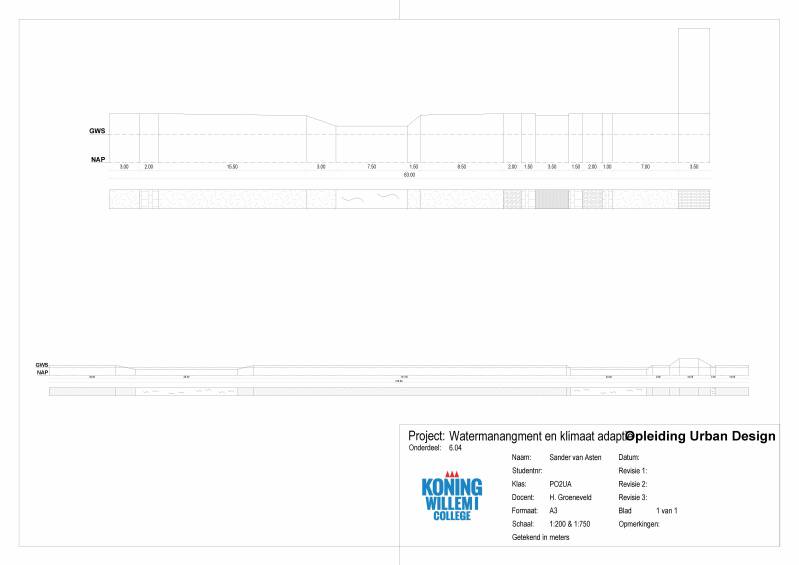

We hebben een aantal waterstromen onderzocht in de omgeving van ons plangebied, Ik heb deze doorsnedes gemaakt in AutoCAD met behulp van een CADCollge kaart. Op deze kaart is de grondwaterstand en het NAP te zien. Ook is een plattegrond balk te zien en natuurlijk het hoogteverschil in de doorsneden
Visie

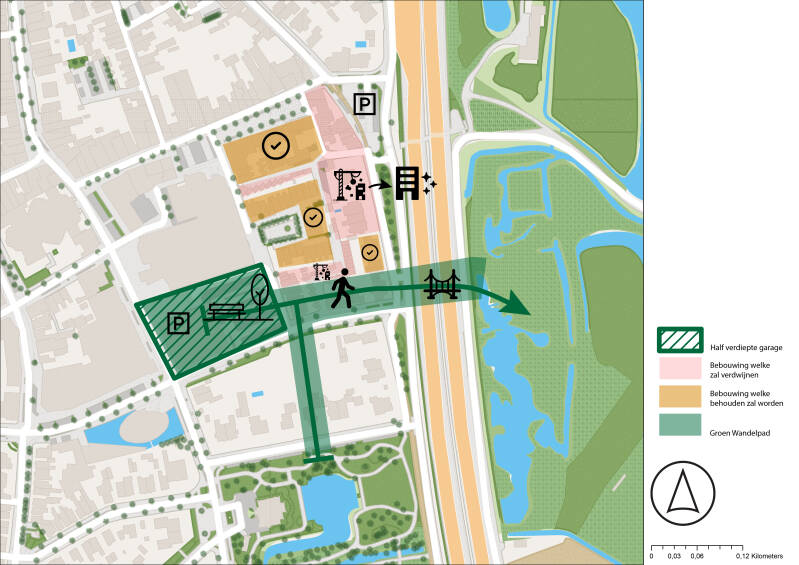

Ik heb meerdere visies gemaakt voor mijn plangebied. Op deze visie is te zien dat ik een groene ader wil creëren tussen Vught en het natuurgebied aan de oostkant van de snelweg. Ook wil ik hierbij de natuur aan de zuidkant van het plangied betrekken. Deze visie is gemaakt met een ArcGIS kaart en deze is opgewerkt in Illustrator
Schets
Aan de hand van de visie en de onderzoeks en analyse ben ik gaan schetsen, ik heb een schets gemaakt op papier en een schets heb ik gemaakt op een iPad met Procreate. De schets die hiernaast te zien is is gemaakt in Procreate met een Apple Pencil. Ik heb de schets ingekleurd en getekend op een iPad
AutoCAD

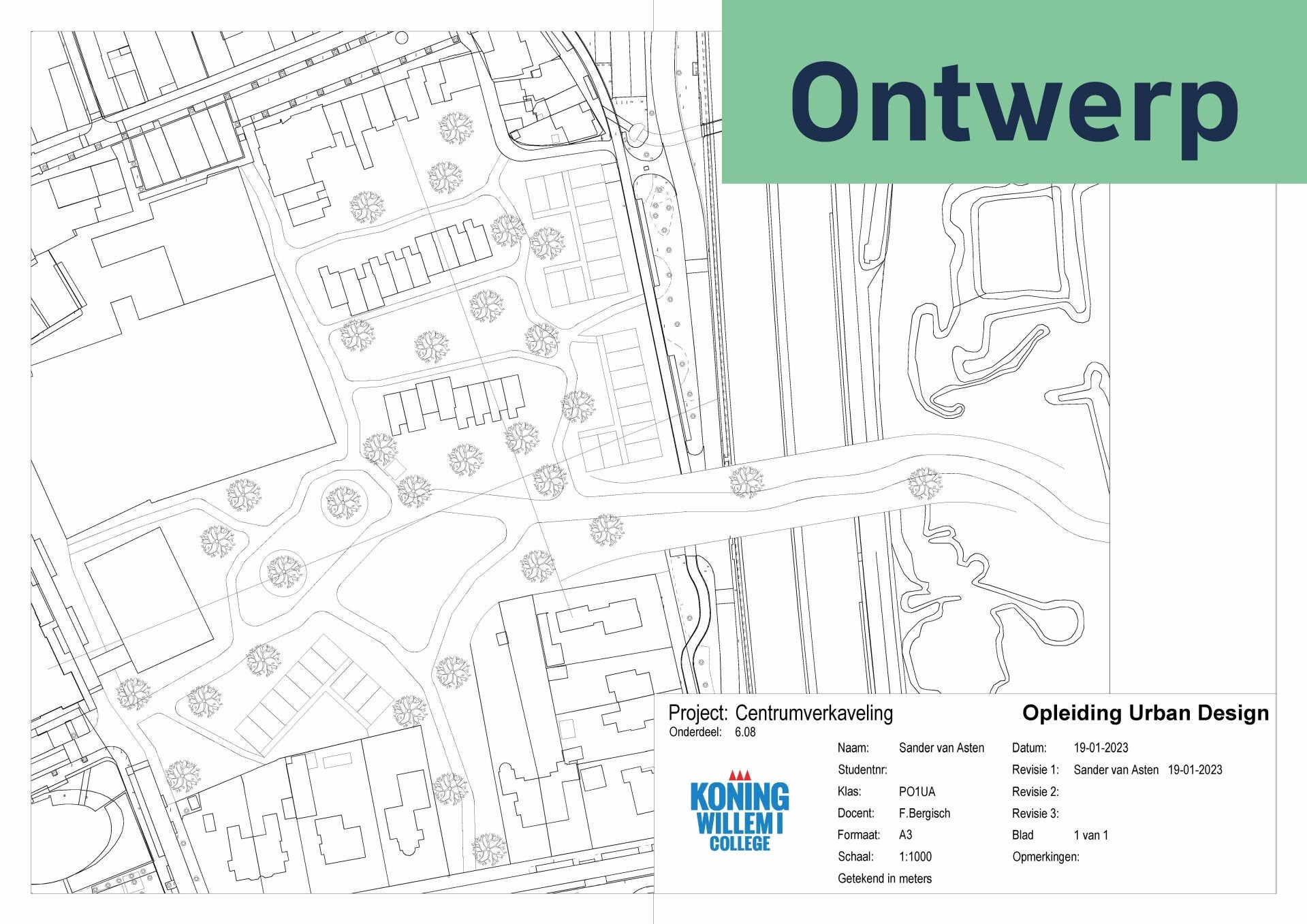

Aan de hand van de schets heb ik dit in AutoCAD gezet. Ik heb hierbij over een CADCollege kaart heen getekend. Ik heb gebruik gemaakt van InfraCAD.
Illustrator
Het ontwerp in AutoCAD heb ik opgemaakt, ik Illustrator, ik heb een voorbeeldje gepakt van het internet en deze heb ik als inspiratie heb gebruikt. Ik heb in ArcGIS een satelliet kaart geëxporteerd welke in Illustrator vervaagd onder het ontwerp heb gezet. Voor het plangebied heb ik zachte kleuren gekozen en heb ik op de bomen en de bebouwing een klein beetje slagschaduw gebruikt.
