De wijk
De locatie
Voor de locatie van ons eerste grotere project hebben we een weiland toegewezen gekregen in Rosmalen. Het plangebied licht aan de oostkant van het nieuwe centrum van De grote wielen in Rosmalen. Op dit gebied hebben we een kleine 150 woningen gerealiseerd. We hebben aan het begin van het project geïnventariseerd en geanalyseerd.
Woning ontwerp
Ik heb voor mijn opdracht over woning ontwerp een woning ontworpen welke is geïnspireerd op het Steve jobs theater op Apple-park in Californië. Dit gebouw is bijzonder omdat er boven de grond alleen een glazen koepel te zien is welke compleet gemaakt is van glas en geen kozijnen heeft. Het dak is gemaakt van carbon fiber waardoor het dak extra licht is en er geen kozijnen nodig zijn. Onder de grond is veel ruimte welke ruim aanvoelt en je niet verwacht als je naar het gebouw kijkt. De visualisatie die je hiernaast ziet, is gemaakt door middel van een schets welke is opgemaakt in Illustrator.
Visie
Ik heb voor het beginnen met schetsen en ontwerpen een visie gemaakt welke te zien is aan linkerkant van deze tekst. Ik heb deze visie gemaakt op basis van een OpenStreetMap kaart. Deze base map heb ik opgewerkt als visie in Illustrator om deze presenteerbaar te maken. Aan de noordkant is te zien dat dat een gebied is om te vermijden, omdat hier een grote weg ligt die veel geluidsoverlast kan opleveren. Aan de zuidkant is te zien dat het gebied tegen het water ligt welke daardoor een prime locatie is.
Verkaveling

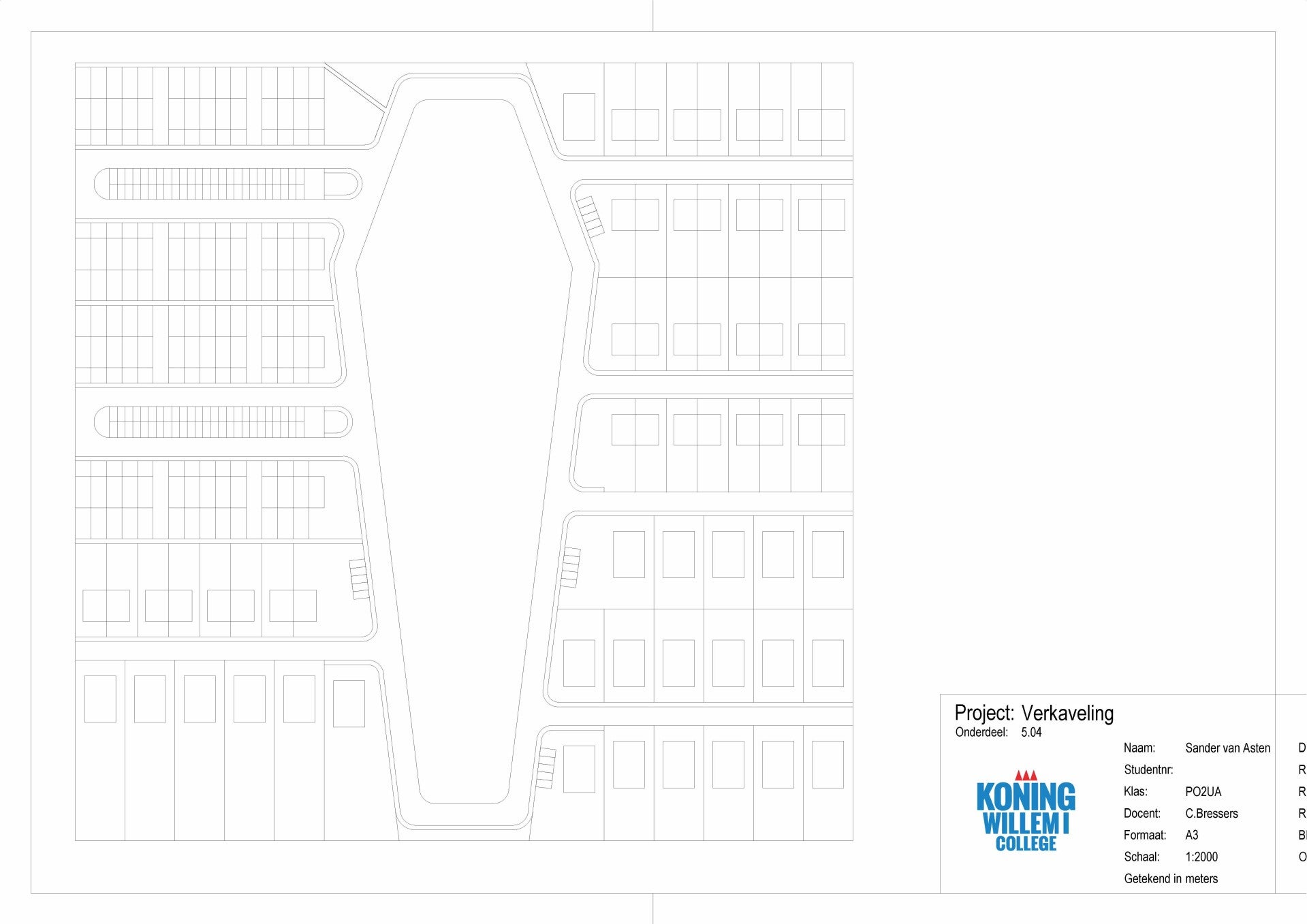

Voor het plangebied heb ik de verkaveling eerst geschetst en daarna heb ik deze in AutoCAD gedigitaliseerd. Ik heb ervoor gekozen aan de oostkant meer dicht bebouwde en grotere woningen geplaatst zodat er een betere overloop is van het centrum van de grote wielen met in het midden van het plangebied een parkje en aan de oostkant wat kleinere en minder dicht bebouwden woningen. Aan de zuidkant van het plangebied licht een groot stuk water waarvoor ik grotere woningen en grotere percelen heb geplaatst. Deze AutoCAD tekening heb ik ook nog mooi opgemaakt in Illustrator om deze presenteerbaar te maken.
Fietsplan

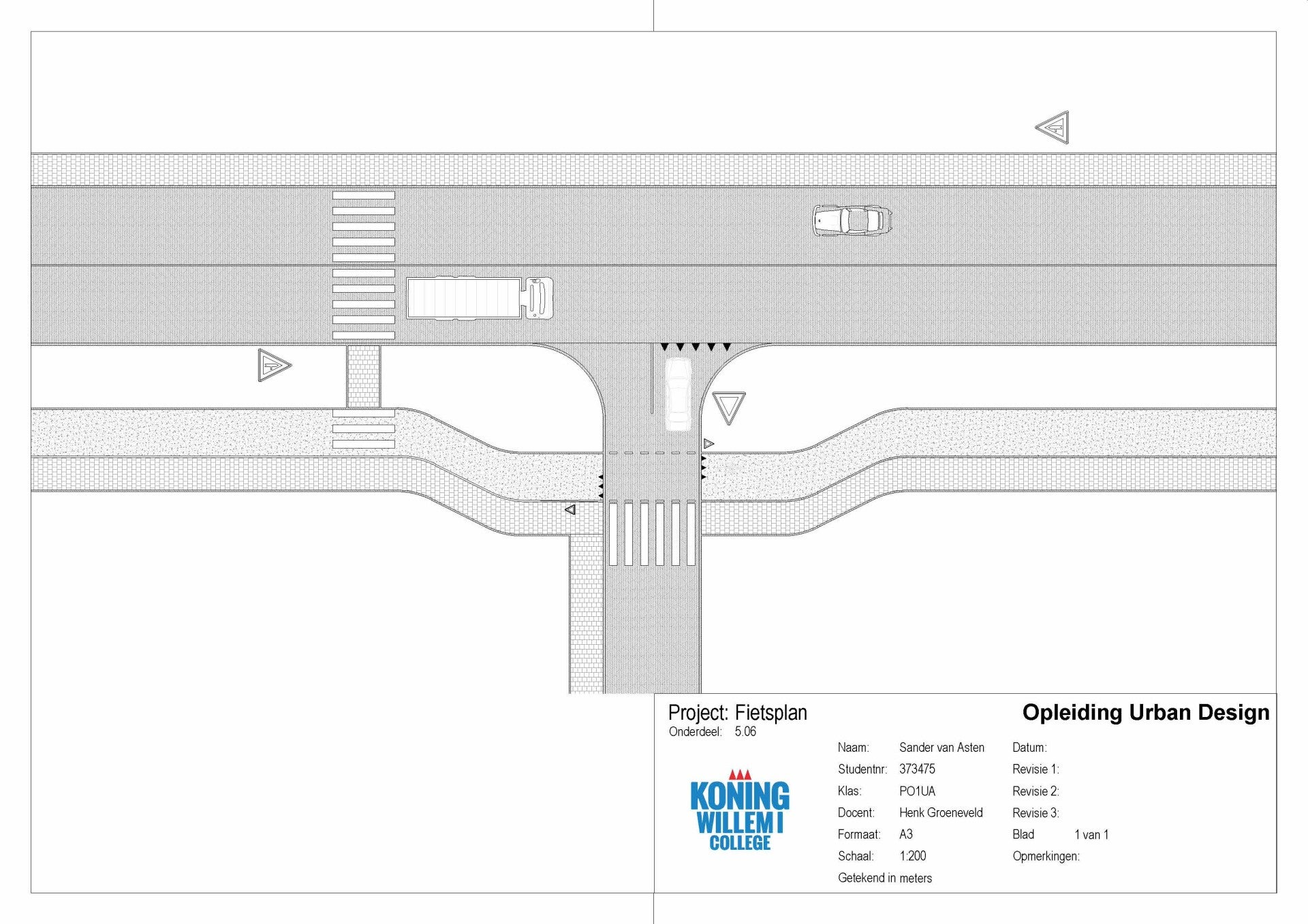

Bij dit project hebben we de opdracht gekregen om een fietsplan te maken waarvan we een gedetailleerde kruising hebben gemaakt met een fietspad. We hebben deze opdracht gemaakt in AutoCAD met behulp van InfraCAD. We hebben deze opdracht gemaakt met begeleiding van een vakdocent. De kruising die te zien is, komt niet terug in mijn ontwerp maar is wel een kruising die in de Grote wielen zou kunne voorkomen. Deze AutoCAD tekening is opgemaakt door middel van hatches en hebben we dus niet opgemaakt in Illustrator of een ander programma.
